エロワ ワイヤー EDM ツーリングシステム
多彩な段取り方式で、ワイヤー放電加工機の効率アップ
枠内にカーソルを置くとワイヤEDMツーリングシステムのイメージアニメーションが動きます。
ワイヤ放電加工機は他の加工機と異なり特殊な段取りが要求されます。エロワツーリングの採用により柔軟な段取り作業が可能となり、各用途に応じた豊富なツーリングはワイヤー放電加工機の生産性を大きく向上させます。
また、すでに形彫り放電加工機等においてITSツーリングシステムをご利用の場合は、各機械間および加工工程間での段取り作業の高い連携性が得られ、 工程全体で作業時間を短縮することができます。

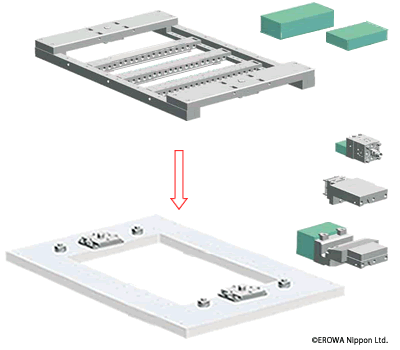

右図は、ワイヤー放電加工機のテーブル上に取付けられた２個のフラットチャックに対して、クランピングフレーム、チャックアダプタおよび固定ホルダーによる段取り換えを順次行うものです。
フラットチャック仕様
| 繰返し精度 | クランプ力 | クランプ方式 | パレット最大重量 | ||
| ■ 空圧式 | 手動／自動対応 | 2μm | 7000N | スプリング | 30kg （サポート付） |
| ■ メカニカル式 | 手動専用 | 2μm | 3000N | 機械式 | 30kg （サポート付） |

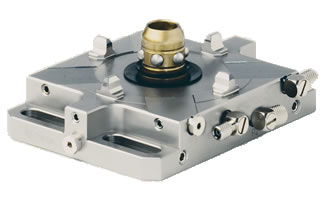

フラットチャック

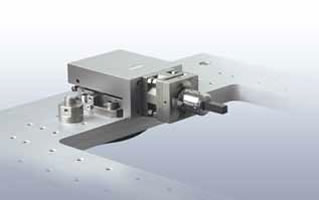

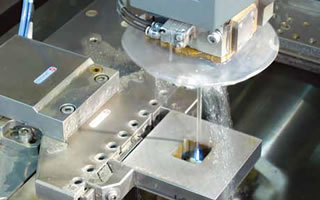

使用例
 |
 |
|---|---|

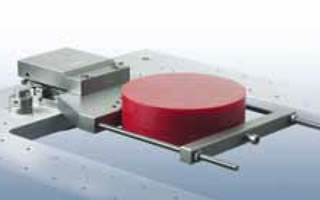

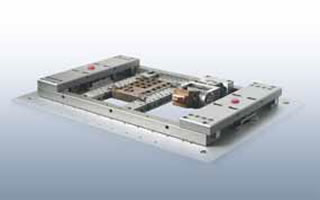

| フラットバイスによる矩形部品の段取り | クランピングフレームによる大形部品の段取り |
 |
 |

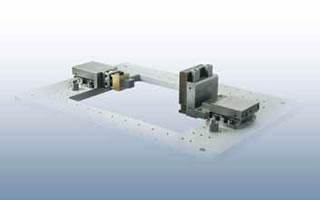

| ２個のフラットチャックによる異種段取り | クランピングフレームによる混在した段取り |
 |
 |

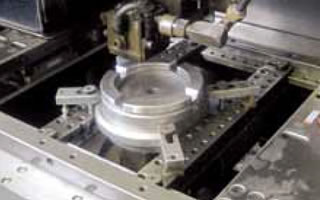

| チャックアダプタによる電極の段取り | プリズムホルダーによる円形部品の段取り |
ワイヤー EDM ツーリングシステム コンポーネント
型番または「⇒詳細」をクリックすると製品の詳細が別ウィンドウで開きます。
自動化
１）クランピングフレームの交換
 |
 |
 |
|---|---|---|

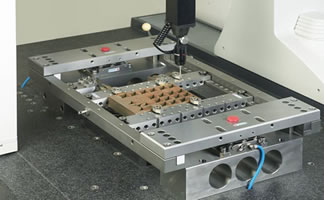

| 外部測定 | 外部段取り | ロボットマルチ |

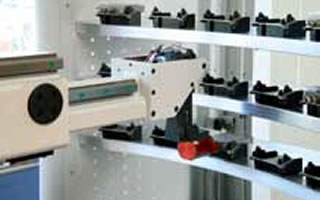

２）ホルダヘッドの自動交換
 |
 |
|---|---|
| ロボットコンパクト |
