エロワ ＭＴＳパレタイジングシステム

組合せ自在、スピーディな段取り換えを実現

MTSの概要

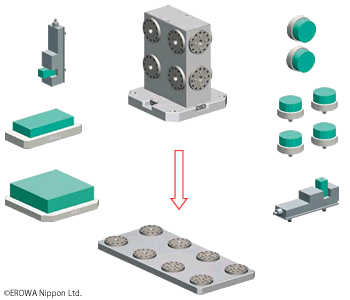

枠内にカーソルを置くとMTSのイメージアニメーションが動きます。

エロワMTS(モジュラーツーリングシステム)は、広範囲な用途に対応できるオープンシステムです。

加工機の大きさに適したベースプレート上に複数のMTSチャックの配置することにより、１チャックによるシングルパレット交換から複数チャックによるマルチパレット交換まで、自在な組合せが可能です。

MTSチャックによる各種パレット交換により、加工機が稼働中においても外段取り作業で次の加工準備が可能となります。また緊急な割込み加工においても、割込み後に直前の加工を容易に再開することができます。

エロワMTSは、段取り作業による休止時間を大幅に短縮し、加工機の生産性を飛躍的に向上させます。

※MTSの概要図はこちら（別ウィンドウが開きます。）

3種類のエロワMTSチャック
■　MTS 外径130mm 空圧／油圧 クランプ力12,000N
■　MTS 81  外径81mm（小形） 空圧 クランプ力10,000N
■　MTS+ 外径130mm（モニタリング機能拡張） 空圧 クランプ力18,000N

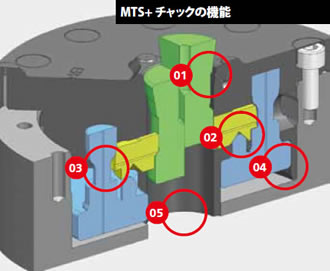

MTS+チャックの機能
01 | 精密さ
アソビの無い円錐型センタリング
繰り返し精度： 0.003mm 以下
パレットをスムーズに装着できます。
02 | クランプメカニズム
最先端のスライド技術による高剛性なクランプ
03 | ロッキング
セルフロッキング機構
04 | ピストン
硬化処理されたピストンは完全密閉されたケースの中で駆動します。
05 | 清潔さ
加工液は排出され、汚れが溜まりません。

パレット着座中にチャッキング栓と着座面を自動でクリーニングします。
圧縮空気による開閉とモニタリングを行います。
MTS+チャックは18,000Nの高いクランプ力を8.5バールのエアー空圧で実現しています。

チャックのタイプ

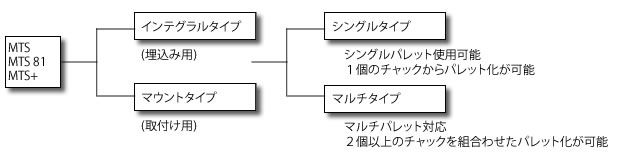

MTSチャックのタイプ

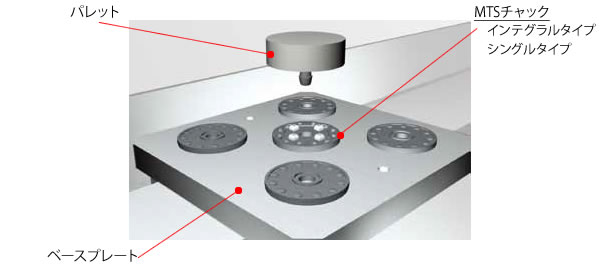

シングルパレットの装着
シングルパレットの交換

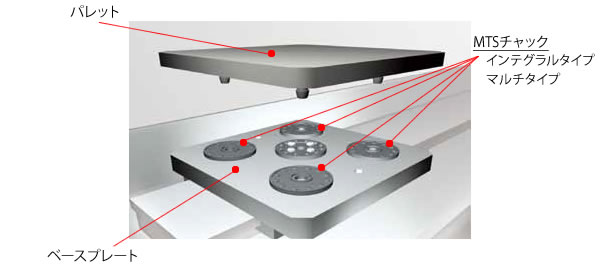

マルチパレットの装着
マルチパレットの交換
実用例

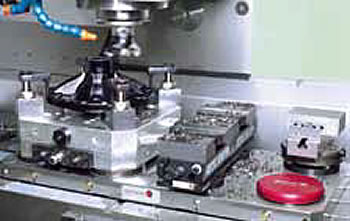

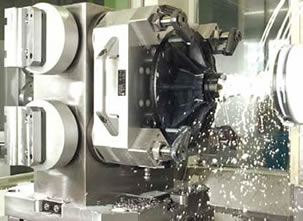

実用例1　実用例２

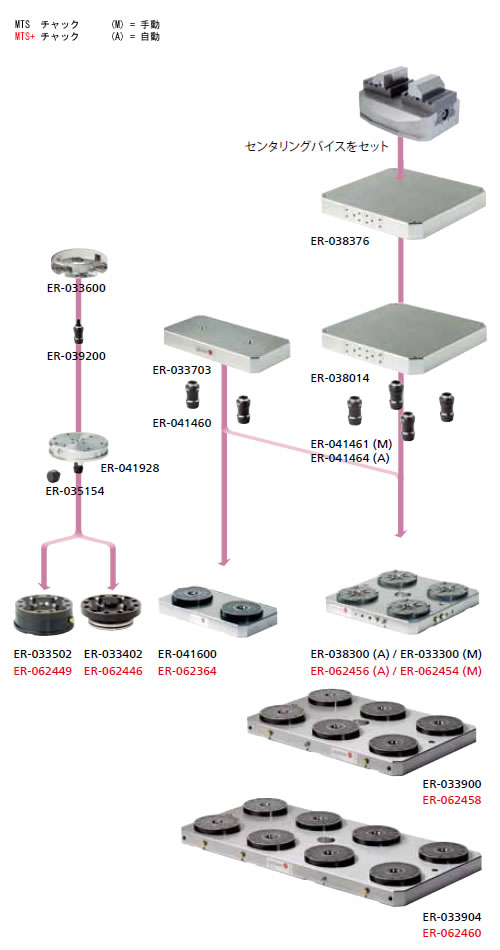

パレタイジングシステム　コンポーネント

型番をクリックすると製品の詳細が別ウィンドウで開きます。

パレタイジングシステム　コンポーネント ER-038376 ER-033600 ER-039200 ER-041928 ER-035154 ER-033502 ER-062449 ER-033402 ER-062446 ER-041600 ER-062364 ER-033703 ER-041460 ER-038014 ER-041461 ER-041464 ER-038300 ER-062456 ER-033300 ER-062454 ER-033900 ER-062458 ER-033904 ER-062460 センタリングバイス
ロボットによる自動化

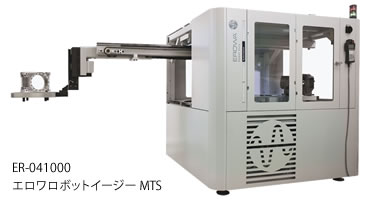

ロボットによる自動化 ロボットイージー
