エロワ ITSシステム

繰返しクランプ精度2μm、高精度加工用ツーリングシステム

ITSの概要枠内にカーソルを置くとITSのイメージアニメーションが動きます。

エロワITSは、高精度なクランプ作業が可能であり、多岐の用途に対応できる組合せツーリングシステムです。

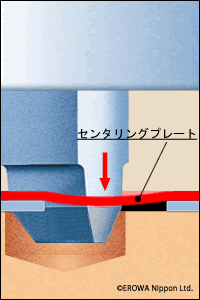

クランプ動作は、独創的で精巧かつシンプルであり、クランプ時のセンタリングプレートの弾性変形(右図参照)など、革新的な設計により従来のチャックではできなかった繰返しクランプ精度2μmを実現しています。

エロワITSは、多くの実績に基づく豊富なツーリングが用意されており、高精度なクランプ作業が要求される形彫り放電加工機、ワイヤカットをはじめ、フライス、研削盤から測定機まで広範囲にご利用いただけます。

※ITSの概要図はこちら(別ウィンドウが開きます。)

ITSチャックの主要な仕様
 空圧式 手動/自動対応 繰返し精度2μm クランプ力2.500から7.000N
 メカニカル式 手動専用 繰返し精度2μm
機能
MTS+チャックの機能
ITSの機能1 ボールロック
01 | ボールロック
ロッキングボールのクランプメカニズムによって、7000N (NSFタイプ) のクランプ力で保持します。エアー圧が不足の場合でもアンクランプ状態になることはありません。
ITSの機能2 クリーニング
02 | クリーニング
クランプ時に支え足の着座面を圧縮エアーでクリーニングしてほこりやゴミを取り除きます。チャックを加工液中で使用する場合も同様です。
精密
03 | 精密

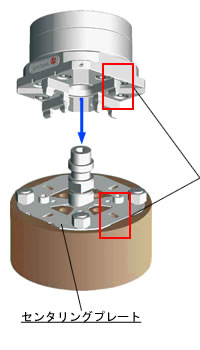

センタリングプレートで爪のテーパ部に付着しているゴミを除去します。 クランプ時はセンタリングプレートと爪は線接触となり、接触部分が小さいためチップの付着による悪影響を受けにくくなります。
使用例

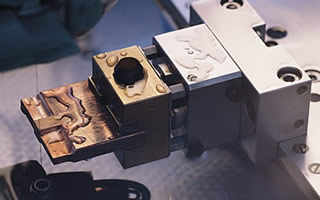

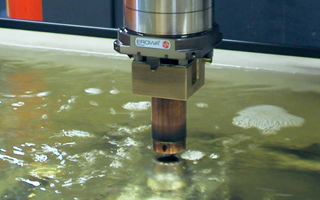

形彫り放電加工機 ワイヤカット
形彫り放電加工機使用例 ワイヤカット使用例

(ワイヤーEDMツーリングシステム)

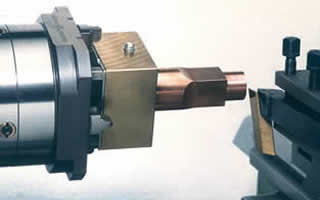

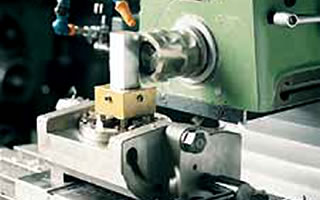

フライス 旋盤
フライス使用例 旋盤使用例

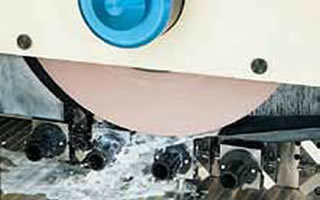

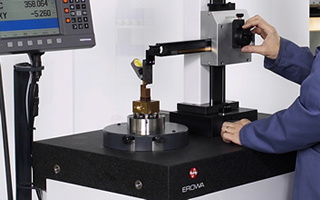

測定機 研削盤
測定機使用例 研削盤使用例
自動化
ITS自動化1 ロボットコンパクト
インテグレイテッド ツーリングシステム コンポーネント

型番をクリックすると製品の詳細が別ウィンドウで開きます。
