エロワ ITSコンパクトコンビ

多量の小形電極を小さな作業スペースで効率良く

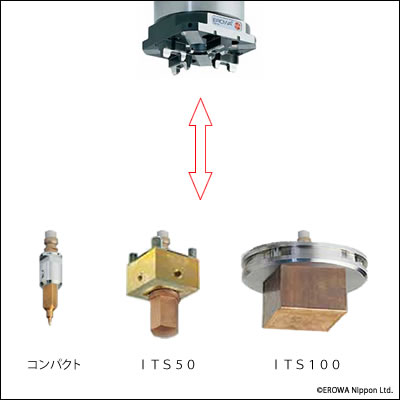

枠内にカーソルを置くとコンパクトコンビのイメージアニメーションが動きます。

多量の小形電極を扱う場合は、作業・保管スペースの効率化のため小さなホルダが求められ、エロワの「コンパクトシステム」が最適です。さらには、コンパクトコンビチャックにより、「コンパクトシステム」と他のITSチャックシステムを併用し、同一チャックで3種類のパレットサイズが使用できるため、幅広い段取り作業が可能になります。

※ITSコンパクトコンビの概要図はこちら(別ウィンドウが開きます。)

コンパクト電極ホルダ
多量小形電極用
コンパクト電極ホルダ
ITS50電極ホルダ
小形・中形電極用
ITS50電極ホルダ
ITS100電極ホルダ
中形電極用
ITS100電極ホルダ
ITSコンビチャックの主な仕様
 空圧式 手動/自動対応 繰返し精度2μm クランプ力3000N、5.000N(リクランプ時)
 メカニカル式 手動専用 繰返し精度2μm
機能

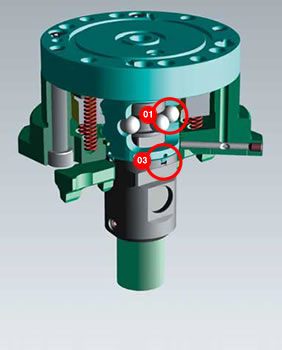

コンパクト電極ホルダのチャック ITS50電極ホルダのチャック

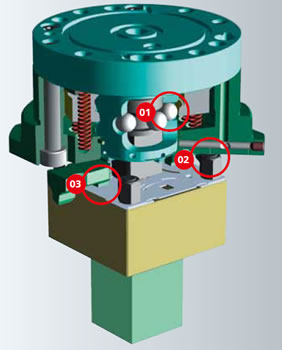

コンパクト電極ホルダのクランプ ITS50電極ホルダのクランプ
01 | ボールロック
自動ロッキングボールの精巧なクランプメカニズムによって、5000 N (NSFタイプ)のクランプ力でホルダを保持します。エアー圧が不足の場合でもアンクランプ状態になることはありません。
02 | クリーニング
支え足は、クランプ動作中に圧縮空気により自動的に清掃されます。
03 | 精密
クランプ時に、センタリングプリズムとセンタリングプレートが噛み合い自動芯出しが行われ、高精度な位置決めと強力なクランプ力を発生します。
使用例

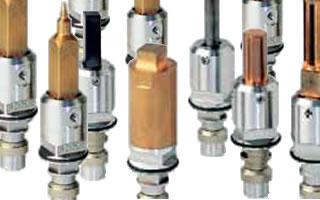

電極ストック

1u 当たり 900 本の電極ストックが可能

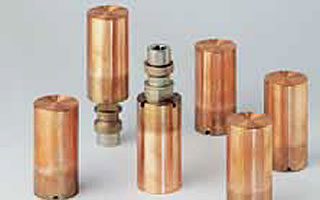

電極素材準備

センタリング機能付きの電極素材ならチャッキング栓を付けるだけで素材準備完了。

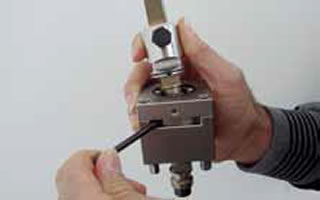

ITSアダプター

コンパクト電極ホルダはコンパクトITS アダプターにより通常のエロワ ITS チャックで使用できます。

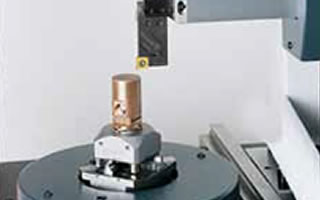

セットアップ

加工機外でセットアップおよび測定

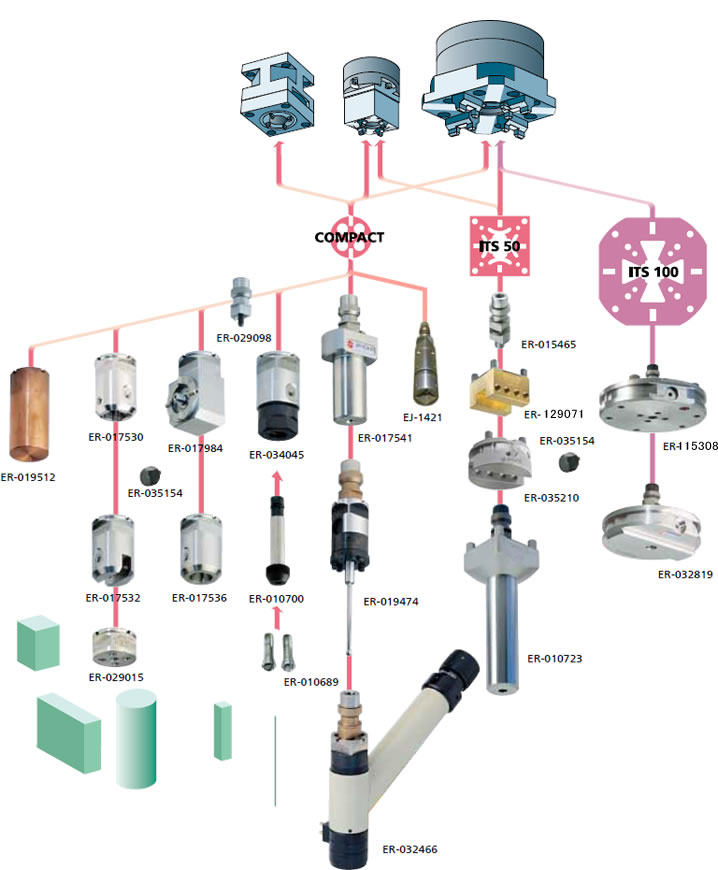

ITSコンパクトコンビ コンポーネント

型番をクリックすると製品の詳細が別ウィンドウで開きます。

ER-029098 ER-015465 ER-017530 ER-017984 ER-034045 EJ-1421 ER-010793 ER-017541 ER-035154 ER-015777 ER-019512 ER-035154 ER-035210 ER-017532 ER-017536 ER-010700 ER-019474 ER-032819 ER-029015 ER-010689 ER-010723 ER-032466
